Filtri in bronzo poroso 89/11
AMES offre ai clienti la possibilità di produrre filtri e componenti porosi in bronzo di forme specifiche, oltre a quelle standard mostrate nelle pagine precedenti del presente catalogo. Ognuna di queste applicazioni speciali richiede uno stampo specifico al fine di ottenere la geometria e la dimensione dei pori desiderate. Lo stampo viene progettato e realizzato esclusivamente presso AMES.
| Materiale | Composizione chimica | Altre caratteristiche |
|---|---|---|
| Bronzo sinterizzato 89/11 | Sn: 10,0 - 11,5%, Altri: 2% max., Cu: resto |
Adatto ad ambienti umidi o leggermente ossidanti. Non adatto al contatto con alimenti o acqua sanitaria. Temperatura massima di esercizio: 200 ºC in atmosfera ossidante, 450 ºC in atmosfera riducente. Coefficiente di dilatazione lineare: ≈18·10-6 K-1 |
| Grado1 | Porosità totale(% in volume) | Diametro dei pori (μm)2 | Eficiencia filtrante4(T=98%) (μm) | Permeabilità5 | Resistenza altaglio (MPa) | Spessoreminimo (mm) | |||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Medio | Massimo3 | Aria | Acqua | Viscosa Ψv (10-12m2)(termine laminare) | Inercial Ψi (10-6m)(termine turbolento) | ||||||||||||||||||||||||||||||||||||||
| B12 | 30 | 9 | 22 | 3 | 4 | 2,1 | 1 | 180 | 1 | ||||||||||||||||||||||||||||||||||
| B24 | 35 | 22 | 43 | 9 | 10 | 11 | 4 | 140 | 1 | ||||||||||||||||||||||||||||||||||
| B40 | 36 | 40 | 113 | 25 | 28 | 37 | 5 | 130 | 1,5 | ||||||||||||||||||||||||||||||||||
| B60 | 38 | 64 | 127 | 35 | 39 | 70 | 7 | 120 | 1,5 | ||||||||||||||||||||||||||||||||||
| B70 | 39 | 68 | 190 | 38 | 42 | 100 | 8 | 105 | 1,5 | ||||||||||||||||||||||||||||||||||
| B85 | 40 | 82 | 240 | 55 | 65 | 110 | 11 | 95 | 2 | ||||||||||||||||||||||||||||||||||
| B110 | 42 | 101 | 330 | 88 | 98 | 250 | 12 | 70 | 2 | ||||||||||||||||||||||||||||||||||
| B130 | 42 | 128 | 420 | 104 | 115 | 350 | 14 | 65 | 2,5 | ||||||||||||||||||||||||||||||||||
| B150 | 44 | 149 | 450 | 120 | 133 | 400 | 17 | 60 | 2,5 | ||||||||||||||||||||||||||||||||||
- È possibile produrre gradi intermedi su richiesta.
- Misurato con un porometro. Dispersione del diametro dei pori, efficienza di filtraggio e permeabilità: ±25%.
- Equivalente al punto di bolla, determinato in-out in conformità alla norma ISO 4003:1977 a una portata continua di 30 ml/min.
- Simulata come single-pass a 0,1 m/s con campione di spessore di 3 mm. Lo spessore di parete del filtro influenza fortemente l’efficienza di filtraggio: per maggiori informazioni consultare il nostro Ufficio Tecnico su www.amespore.com.
- Misurata in aria con campione di spessore di 3 mm in conformità alla norma ISO 4022:2018 nelle seguenti condizioni: gradiente di pressione 250 s/bar, differenza di pressione massima 1,5 bar, portata massima 3,3 l/s. La permeabilità in acqua è notevolmente inferiore a quella in aria: per maggiori informazioni consultare il nostro Ufficio Tecnico su www.amespore.com.

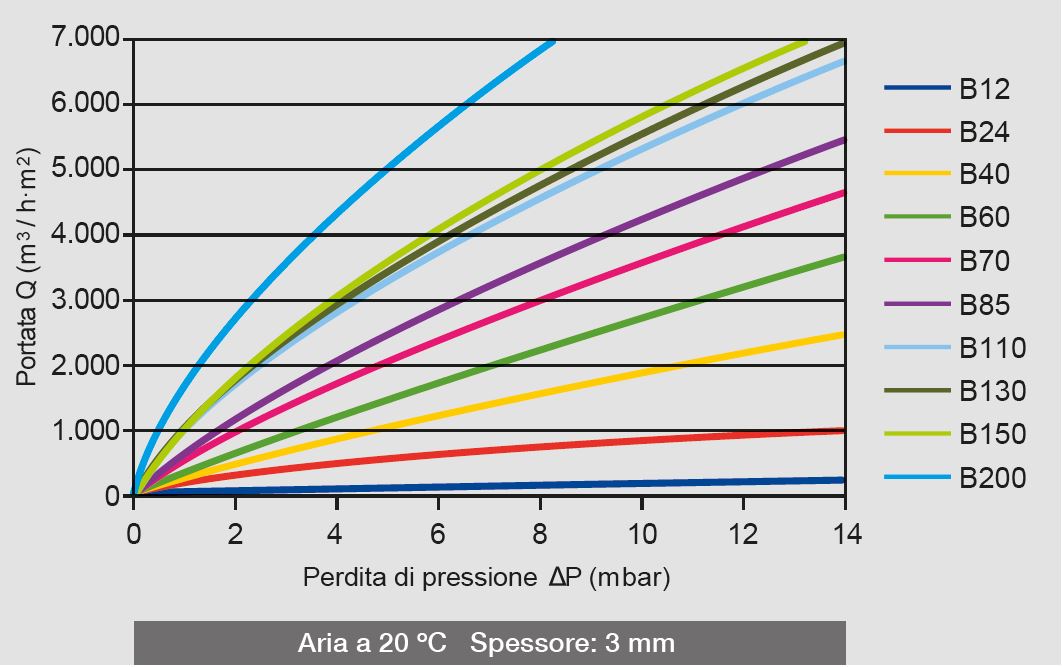

Perdita di pressione per l’aria

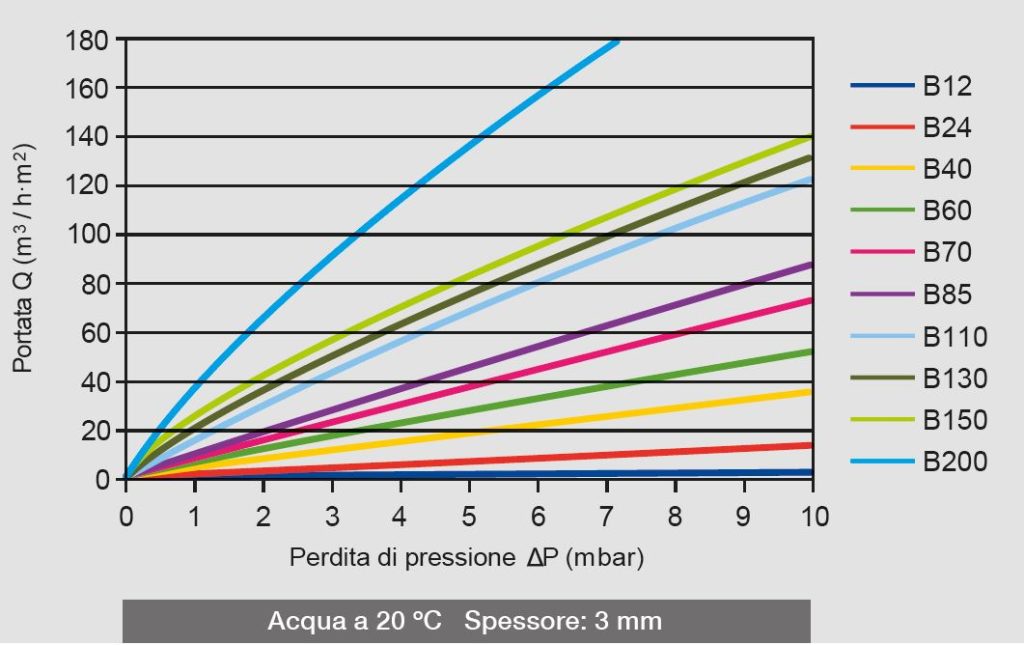

Perdita di pressione per l’acqua
Vuoi maggiori informazioni sui nostri filtri in bronzo?
AMES può consigliare il materiale e il design adeguato alle loro esigenze. Si prega di contattarci e noi risponderemo al più presto possibile.
Grazie!
